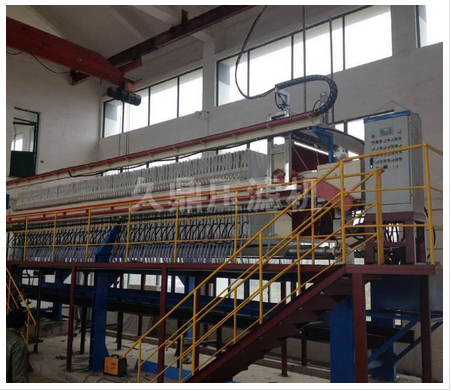

板框式壓濾機可分為臥式和立式兩大類。按照濾室的構造和濾布的安裝、行走和卸料方式差異，又可細分為若干類型。我國生產的板框式自動壓濾機以臥式為主，立式的僅有試制產品，未大量生產。
　　濾板內側有孔供排出濾液和吹氣，濾室襯著濾布。濾布在過濾時處于高位，缺餅時處于低位，起落由一些液壓柱構成機械手操作。每個壓濾周期分為五個階段：

　　1、閉鎖階段
　　液壓柱使濾布提起，過濾板密封；
　　2、給礦過濾階段
　　由濾室上部的給礦總管將礦漿分送到各濾室，直到其被濾餅充滿；
　　3、壓縮階段
　　向濾室通入壓縮空氣，進一步排除濾餅中的殘留水分；
　　4、卸餅階段
　　液壓柱拉開所有的過濾室和底部的卸料門，同時濾布下放，排出濾餅；
　　5、沖洗濾布階段
　　用水沖洗濾布時，液壓柱使濾布復位，濾板閉合，卸料門也關閉。
